מכ"מ חודר קרקע GPR​

מכ"מ חודר קרקע פועל ע"י שידור לקרקע של גלים אלקטרומגנטים וקליטתם בחזרה. כאשר אנרגיה העוברת בחומר פוגעת בחומר אחר חלק ממנה חוזר בחזרה וחלק ממנה ממשיך לחומר החדש. המכ"מ מודד את העוצמה והזמן בו חזרה האנרגיה ומציג תמונה גראפית המורכבת משילוב נתונים אלו.

אנטנות של מכ"מ חודר קרקע GPR

פעולת השידור והקליטה של הגלים מתבצעת על ידי אנטנות הפועלות בתדרים שונים בהתאם למטרת הבדיקה. ככל שמשדרים בתדר נמוך כך עומק חדירת האנרגיה גדל, אך הרזולוציה קטנה ולכן ניתן לזהות רק שינויים גדולים. ככל שמשדרים בתדר גבוה, כך ישנה "בליעה" של האנרגיה ולכן עומק החדירה קטן, אך יחד עם זאת הרזולוציה גדלה וניתן לזהות גם שינויים קטנים בחומר. בהתאם לכך אנטנות המשמשות לסקרים בתחומי ההנדסה האזרחית הינם של 1500-2600 MHz, אנטנות המשמשות לבדיקת תשתיות וכבישים פועלות בתדרים של כ900 MHz ואנטנות המיועדות לחקר הקרקע פועלות בתדרים הנמוכים מ500MHz.

פיענוח נתונים ממערכות GPR

המידע המתקבל ממכם" חודר קרקע הינו מידע גראפי ועל כן נדרשת מיומנות בפיענוח המידע המתקבל. את המידע יש לעבד בתוכנה ייעודית בכדי לבצע אנליזות שונות ובכדי לקבל תמונה מיטבית של המצוי בתווך הנבדק. ב Scan In פועל צוות מקצועי המומחה הפיענוח של פלטי מכ"מ חודק קרקע.

סקאן אין מחזיקה במערכות מכ"מ מסוגים שונים ובאנטנות תואמות, כולם מבית GSSI - החברה המובילה בעולם בתחום זה.

המערכת מותאמת לסוגי בדיקות רבים במתארים שונים כגון בטון, קרקע ואספלט וניתן לחבר אליה את כל סוגי האנטנות.

יתרונות השימוש במערכת זו השליטה המלאה בכל הפרמטרים והתאמת המערכת לסוגי קרקע שונים וסביבות עבודה משתנות.

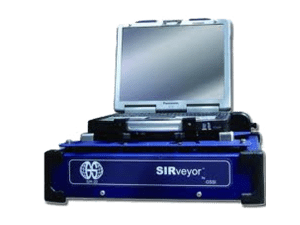

מערכת מכ"מ SIR-20

המערכת מותאמת לסוגי בדיקות רבים במתארים שונים כגון בטון, קרקע ואספלט וניתן לחבר אליה את כל סוגי האנטנות.

יתרונות השימוש במערכת זו הם יכולות עיבוד מידע ואנליזה ישירות בזמן הבדיקה.

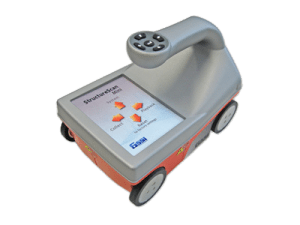

המערכת מותאמת לבדיקות בטון ופועלת עם אנטנה 1600MHz

יתרונות השימוש במערכת זו הם כי המערכת קטנה, קלה, וניתן להפעלה על ידי בודק יחיד.
יכולת החדירה והזיהוי של האנטנה מוגבלת לכ40-50 ס"מ.

אנטנה בתדר 1500MHz

האנטנה משדרת בתדר 1500MHz ומתאימה לסריקה של אלמנטים מבטון.

יכולת החדירה והזיהוי של האנטנה מוגבלת לכ40-50 ס"מ.

האנטנה משדרת בתדר 900MHz ומתאימה לסריקה של אספלט ומצעים.

יכולת החדירה והזיהוי של האנטנה מוגבלת ל80-90 ס"מ.

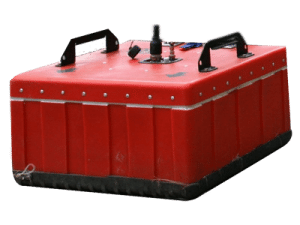

אנטנה בתדר 400MHz​

האנטנה משדרת בתדר 400MHz ומתאימה לסריקת קרקע.

יכולת החדירה והזיהוי של האנטנה מגיעה ל3-7 מטר, בהתאם לסוג הקרקע, לרטיבות הקרקע, למוליכות האלקטרומגנטית של הקרקע ולמקדם הדיאלקטרי.
